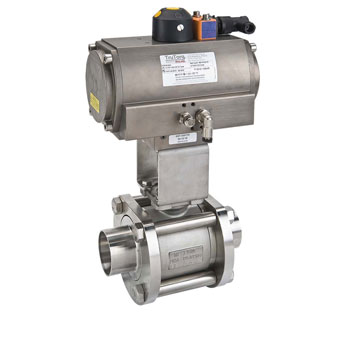

Meca-Inox kogelkraan PN4
Voor pure gassen en clean dry air systemen (CDA)
[safe_variations id=”3454″]
Kogelkranen conform Valve Class SSC_5.00
De Meca-Inox PN4 kogelkranen zijn speciaal ontwikkeld voor clean dry air systemen (CDA) en hebben een hoge lekdichtheid met een TA-Luft helium lektest tot 10⁻⁹. Gepolijst oppervlak aan de binnenzijde (Ra 0,4 μM tot Ra 0,2 μM).
Aansluitingen voor standaard buismaten op voorraad, voor orbitaal lassen, zowel de Imperial-, DIN als ISO. Ook afwijkende maten kunnen snel ( max 2 weken) op maat geleverd worden tot en met special storz koppelingen voor hovercraft-systemen. Overige standaard aansluitingen zijn ook mogelijk, zoals NPT-draad, BSP-draad, industriële DIN flenzen of VCR.
De PN4 (type aanduiding) is geschikt van 25 Bar tot 100 Bar.
Ze kunnen gereinigd aangeleverd worden volgens cleanliness Grade 4.
De gebruikte staalsoorten zijn conform de EN 1503-1 norm: Afsluiters – Materialen voor huizen, kappen en deksels – Deel 1: Staalsoorten gespecificeerd in Europese normen.
* Max. druk is afhankelijk van de temperatuur en doorlaat. Zie de Druk/Temperatuur diagram voor meer informatie.
| Maten | DN 8 tot DN 150 Full Bore |
| Max. druk* | 100 bar |
| Temp. bereik | -50°C tot +190°C |
| Types aansluiting | Butt weld, Socket weld, Draad (NPT and BSP), Tri-Clamp, Orbitale las, DIN 11851, VCR, Storz |
| Lasaansluiting | ISO, ASME, DIN, SMS, S10, S40 |
| Materiaal | – Huis: 1.4409 CF3M (316L) – Kogel: 1.4409 CF3M (316L) – Aansluitingen: 1.4404 (316L) – Zittingen: TFM1600 (PTFE) |
| Operation | manual or actuator (electric or pneumatic) |
| Certificaten | 3.1 materiaal, CE (PED), 2.2 surface finish, TA Luft 27/02/1986 |
Configuration
DN
-50°C
20
°C
+190°C
DN 10 Results
100
BAR
≈
1450
PSI
Pressure-Temperature Performance
DN Limits
Material Limit
Operating Point
Technical Specifications
Standard Rating:
PN100 @ 20°C
Body Material:
316L SS
Seat Material:
TFM-1600
Temperature Range:
-50°C to +190°C
Applicable Size Range:
DN 10-20
DN 25-32
DN 40-50
DN 65-80
DN 100-125
DN 150
Bennefits
De Meca-Inox PN4 kogelkranen zijn speciaal ontwikkeld voor clean dry air systemen (CDA) en hebben een hoge lekdichtheid met een TA-Luft helium lektest tot 10⁻⁹. Gepolijst oppervlak aan de binnenzijde (Ra 0,4 μM tot Ra 0,2 μM).
Aansluitingen voor standaard buismaten op voorraad, voor orbitaal lassen, zowel de Imperial-, DIN als ISO. Ook afwijkende maten kunnen snel ( max 2 weken) op maat geleverd worden tot en met special storz koppelingen voor hovercraft-systemen. Overige standaard aansluitingen zijn ook mogelijk, zoals NPT-draad, BSP-draad, industriële DIN flenzen of VCR.
